派克Parker定量軸向柱塞泵-F1plus系列

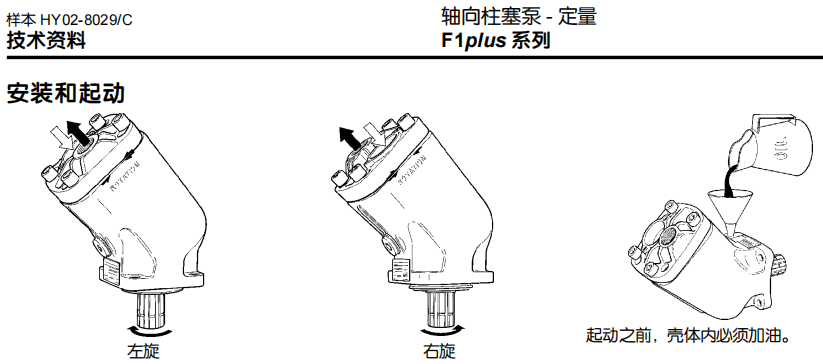

旋轉方向
上面示圖表示流體流動方向?qū)?yīng)軸的旋轉方向。
轉動端蓋就能改變旋轉方向(例如從右旋到左旋)。
拆下4個內六角螺栓，把端蓋轉半圈,保證端蓋仍和缸管體接觸。
重新裝上內六角螺栓，擰緊扭矩80-100 Nm。
安裝
堅固的軸用軸承允許把F1plus裝在支座上用皮帶驅動，或者直接裝在動力輸出軸上，右圖表示把因輪裝在.
F1 plus軸上的2種方法，泵軸花鍵端通常直接裝入動力輸出軸的內花鍵聯軸器內。
流體粘度
推薦粘度:
20~30 mm2/s (cSt)。
工作粘度限制:
Min 10 mm2/s; max 400 mm/s。
-起動時，max 4000 mm2/s。
流體
在高質量的礦物基油液中工作時，第4頁給出的技術規格成立。
型號HL P(按照DIN 51524)的液壓油和可生物降解的液體，像天然的和合成的酯和polyalfaolefins都適用。
采用的液壓流體應當滿足下列瑞典標準中的一種
- Ss155434
- SMR液壓油標準1996-2
進一步資料請與派克公司(工程機械部)聯系。
注意: - ATF (自動傳動裝置流體)和API型CD機油也可使用。
密封件是丁腈橡膠材料，要便采用的流體和這種材料相容。
流體溫度
主回路: Max75 °C
泄油管
F1plus泵不需要外部泄油管，因?yàn)樗鼈兪莾?nèi)泄的。
過濾
過濾按照ISO標準4406,等級18/13。
要使F1 plus泵的使用壽命長，推薦采用10 um (絕對的過濾器濾芯，達到油液的清潔度。
起動
在加進所推薦的液壓油之前要確認整個系統是清潔的。特別是向泵內加油(起碼50%)因?yàn)槠饎?dòng)時內部泄漏不能提供足夠的潤滑。
